製品の紹介
- ミカサ金属株式会社は「鋼製フィンガージョイント」のトップメーカーとして、設計・製作を請け負っております。

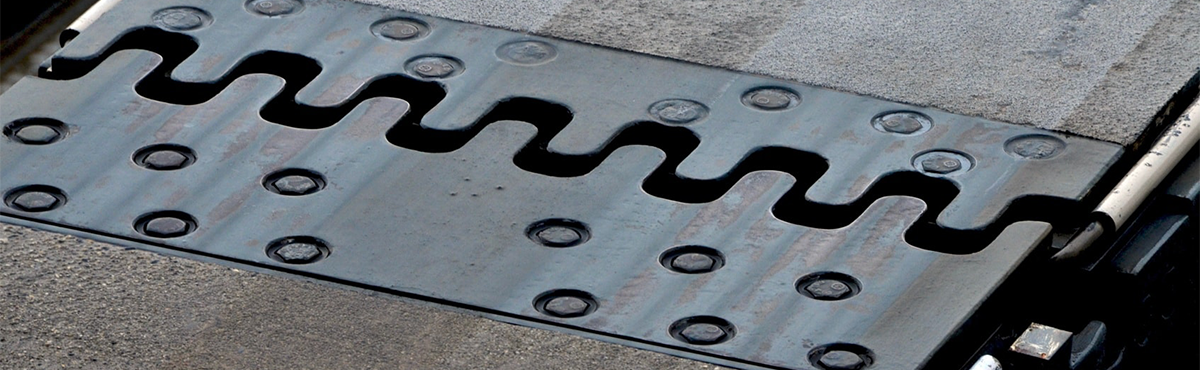

鋼製フィンガージョイントとは、その名称のとおり「指」に似た形を持った伸縮装置です。
鋼材をクシ型に組み合わせた鋼製フィンガージョイントは、大きな伸縮量に対応することができることから、主要な伸縮装置として広く使用されています。
伸縮装置には、鋼製フィンガージョイント以外にも、いくつかの形のジョイントがあります。
- ・突き合わせ型のゴム系ジョイント
- ・荷重支持型のゴム系ジョイント
- ・ビーム型ジョイント
その中でも、大きな輪荷重に耐えることができ、伸縮量・橋種を選ばずに使用できる鋼製フィンガージョイントは、普遍的な伸縮装置です。
鋼製フィンガージョイントの歴史は古く、主要な伸縮装置として採用され続けています。
弊社では、1970年代から鋼製フィンガージョイントを作り続けてきた、ものづくりの知識とプライドを持ち、鋼製フィンガージョイントの製作に携わっています。鋼製フィンガージョイントは、シンプルで、かつ耐久性・耐荷重に優れた優秀な伸縮装置です。
-
- 必見！フィンガージョイント
- 鋼製フィンガージョイントは、長い歴史を経て改良が繰り返され進化したもので、他の各種伸縮装置より高い耐久性と追従性を有してます。

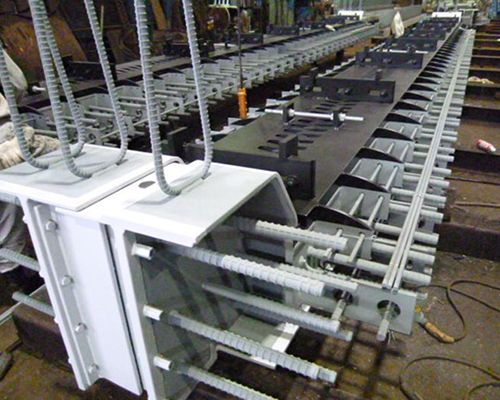

過去最大の鋼製フィンガージョイントでは、板厚130mm・フィンガー長1,000mmの巨大なジョイントを製作した実績もあります。
弊社のこだわりの詰まった鋼製フィンガージョイントについては「必見！鋼製フィン
ガー雑学」で、より詳しく解説しています。
- 詳細を見る
-
- Hybridジェットチタンコーティング

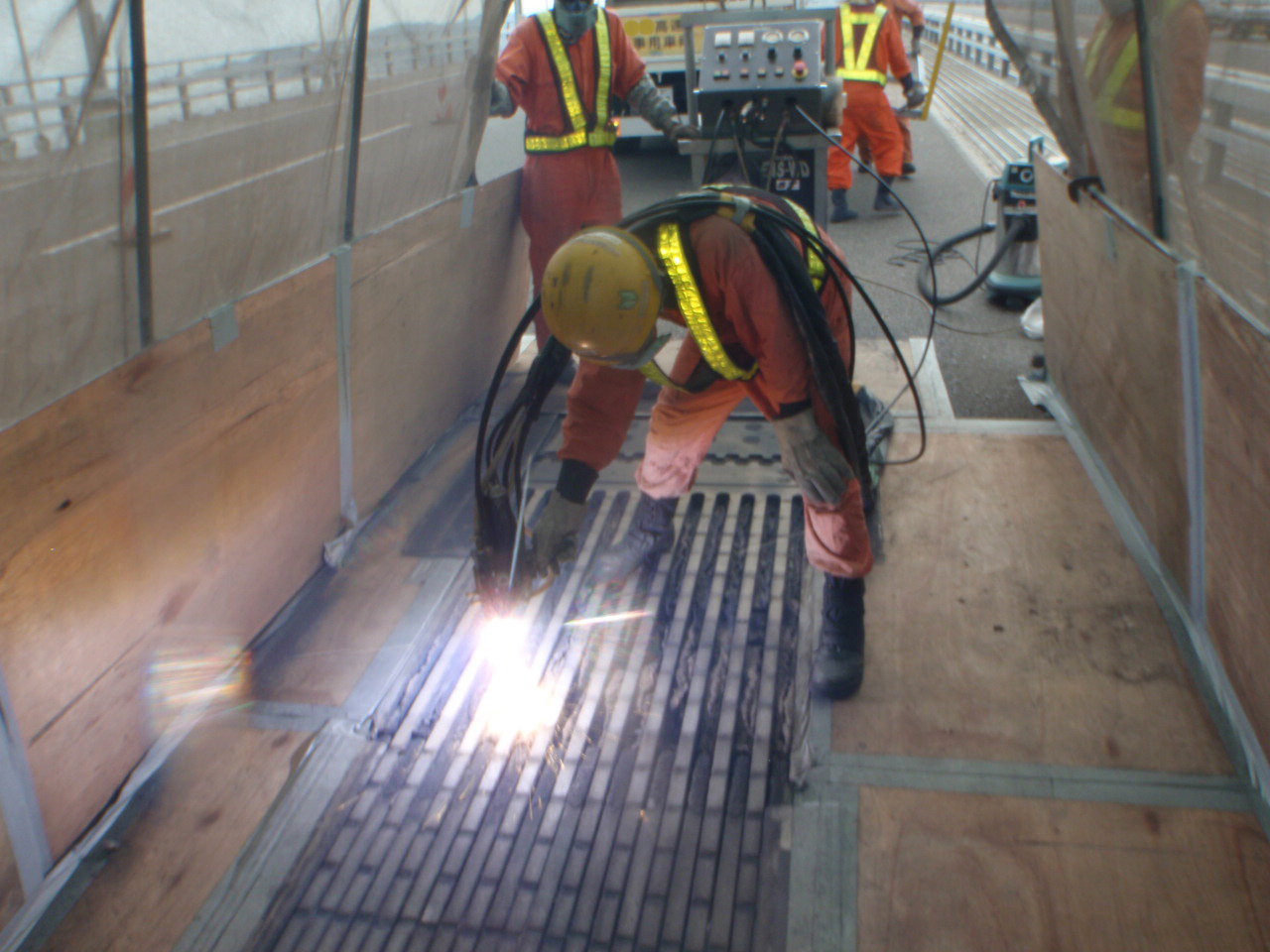

- Hybridジェットチタンコーティングは、弊社が独自に開発し施工をおこなっているすべり止めを目的とした金属溶射工法です。
鋼製フィンガージョイントの表面は、雨天時に摩擦係数が低下しすべりやすくなるので対策が必要です。
樹脂系材料より、高いすべり止め効果と耐久性を有するすべり止め工法がHybridジェットチタンコーティングです。
- 詳細を見る
- 資料ダウンロード
-
- MKSジョイントシール
- MKSジョイントシールは、従来の弾性シール材より耐久性・耐候性・追従性に優れた弊社オリジナルの弾性シール材です。
鋼製フィンガージョイントの非排水構造は支承をはじめとした桁端部の構造物を保護することを目的としており、特に低温度で遊間が拡がる冬期における追従性が重要です。
MKSジョイントシールは「ポリブタジエン」を主成分とし、低温時に低モジュラスで高い伸び率を示すことを特徴とする弾性シール材です。
- 詳細を見る
- 資料ダウンロード
-
- MKSボルトキャップ
- MKSボルトキャップは、鋼製フィンガージョイントのフェースプレート座グリ用ゴムキャップです。材質は、耐久性・耐候性・耐寒性・着色性に優れたEPT（エチレンプロピレターポリマー）で、空気抜き孔を増やすなど工夫されています。また、走行車両などにより外れることを防止するために底面を楔型にしています。横縦断勾配に関わらず施工出来ることやメンテナンス性が良いことなど優れた性能を有しています。
- 資料ダウンロード
-

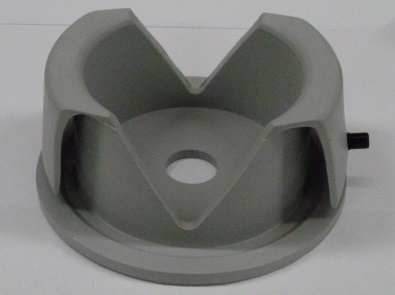

- MKSゴム蓋
- MKSゴム蓋は、鋼製フィンガージョイントのハンドホール用鳥類侵入防止ゴム蓋です。従来品は、フランジとの掛かり寸法が小さいことから落下する懸念がありましたがMKSゴム蓋は掛り寸法を大きく設定したことにより改善されています。また、従来品は適用フランジの厚みが限られていましたがMKSゴム蓋は最大フランジ厚100mmまで（Cタイプ）適用が可能です。取り付けも容易で繰り返し使用も可能な便利なゴム蓋です。
- 資料ダウンロード
